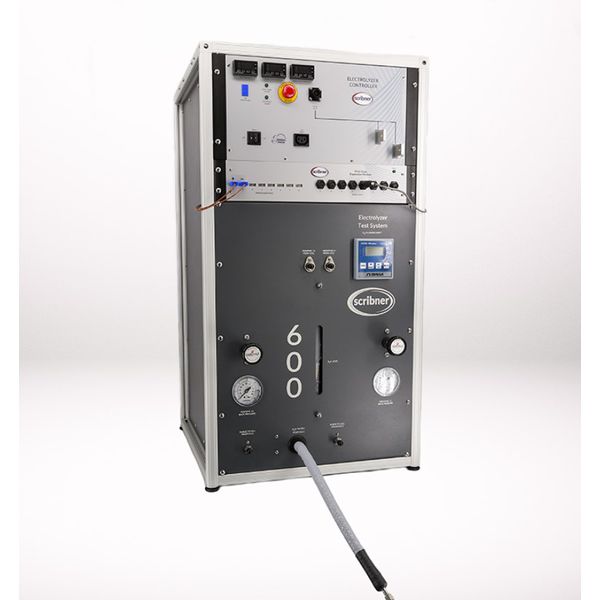

600 PEM Water ETS

Marca: SCRIBNER
Ref.: SC005

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

600 Sistema de Teste de Eletrólisador (ETS), Sistema de Teste Avançado para Pesquisa e Desenvolvimento de Eletrólisadores PEM

Calcular Prazos e Preços Não sei meu CEP

Catálogo SCRIBNER

DETALHES DO PRODUTO

600 Sistema de Teste de Eletrólisador (ETS), Sistema de Teste Avançado para Pesquisa e Desenvolvimento de Eletrólisadores PEM

O 600 ETS é um instrumento de bancada de última geração e completo para avaliação e caracterização detalhadas de eletrolisadores PEM. O 600 ETS inclui uma fonte de alimentação integrada, potenciostato, analisador de impedância para EIS e HFR, além de sensores em tempo real para vazão de produto e monitoramento de crossover. O 600 ETS é ideal para laboratórios que exigem controle, diagnóstico e análise detalhados de uma única célula eletrolítica.

O poderoso software FlowCell-ETS® oferece controle e monitoramento completos da célula de teste. Os experimentos integrados incluem medições controladas por tensão ou corrente constante, por varredura ou em etapas. Alternância fácil e sem intervenção humana entre o controle de tensão ou corrente pelo potenciostato ou pela fonte de alimentação.

Características

Instrumento de bancada totalmente integrado para P&D de eletrolisadores
Potenciostato de 4 faixas de corrente (± 0,07 / 0,7 / 7 / 20 A, ± 5 V) para medição precisa de corrente em ampla faixa dinâmica
Fonte de alimentação programável controlada por software para operação de até 100 A / 5 V
Comutação automática entre o modo Potenciostato e Fonte de Alimentação
EIS e HFR (1 mHz a 10 kHz) no modo Potenciostato
Software de aplicação FlowCell-ETS ® para controle completo do sistema, sequenciamento de experimentos, gráficos e aquisição de dados
Dados EIS compatíveis com ZView ® , o software líder mundial em análise de impedância e modelagem de circuitos equivalentes
Contrapressão integrada a 2 bar g
Purga de N 2 no cátodo com N 2 suplementar no ânodo
Reciclagem de água de alimentação de ânodo ou modo de operação de passagem única
Cartucho de troca iônica de alta temperatura em linha para manter a pureza da água de alimentação do ânodo no modo de reciclagem
Inclui recursos de segurança: parada de emergência, desligamento por sobretensão/corrente, sobretemperatura ou detecção de gás
Módulo de expansão de dados 892e integrado para 8 entradas de temperatura adicionais + 8 entradas analógicas, por exemplo, transdutores de pressão
Monitoramento de vazão de produtos O 2 e H 2 em tempo real e em linha

Opções

Produtos	Descrição
Fixação de célula
Sensores de gás para hidrogênio	Sensores em linha para monitoramento de H2 no produto O2 e O2 no produto H2 com função de alarme para maior segurança
Sensor de gás para oxigênio	Sensores em linha para monitoramento de H2 no produto O2 e O2 no produto H2 com função de alarme para maior segurança
Transdutor de pressão	Mede a queda de pressão na célula

Especificações:	Detalhes
Conexões de célula	4 terminais (I+, I-, V+, V-) e diferencial Aux (REF)
Potenciostato da célula
Faixas de corrente em escala real	±20 / 7 / 0,7 / 0,07 A
Resolução de corrente	0,007% do intervalo
Limite de erro de corrente	±1,0% do intervalo
Definir e ler tensão vs. WE	> ±5.000 V
Cabo de detecção de tensão da célula	Diferencial com blindagens acionadas
Resolução de medição de tensão	152 μV
Resistência de entrada do cabo de detecção	1,0 GΩ
Modos de operação	Constante, Varredura, Degrau-Degrau; V e I
Fonte de alimentação da célula:
Corrente Máxima	100 A
Faixa de tensão	0 - 5.000 V
Potência	Até 500 W
Medição de Impedância (Modo Potenciostático):
Faixa de frequência:	1 mHz a 10 kHz
Tipos de Medição	Sweep EIS and single-frequency HFR real-time measurement, Whole Cell and Aux
Cell and Electrolyte Handling:
Flow Path	All 316 SS
Feed Water Reservoir	1 L, 316 SS, auto-water fill, conductivity probe
Feed Water Supply Pump	50 – 400 mL/min, software controlled
Feed Water Temperature Range	Ambient to 95 oC
Ion exchanger / Deionizer	In-line water recycling loop
Back Pressure	Dual, 0-2 barg (0-30 PSIG), Manual
Cell Temperature Range	Ambient to 120 oC
Purge Gas	PC-controlled MFC on Negative; Manual on Positive
Water/Gas Separator/Dehumidifiers	2 (Negative, Positive), condensers & collection tanks
Product Mass Flow Meters	2 (1 SLM H2, 0.5 SLM O2)
Additional Data Acquisition (892e):
Data Acquisition (892e):	8 Temperature + 8 Analog (e.g., 0-5 V, 4-20 mA)
Options:
In-Line Gas Sensors	H2 Transmitter for monitoring of H2 in Product O2 O2 Transmitter for monitoring of O2 in Product H2
Physical and Environment:
Operating Temperature	5-35 oC
Power Source	100-120 or 220-240 VAC, 50/60 Hz
Size (excluding tubing connections)	53 cm x 53 cm x 90 cm (21 in. x 21 in. x 35.5 in.)
Weight	64 kg (140 lb.)
