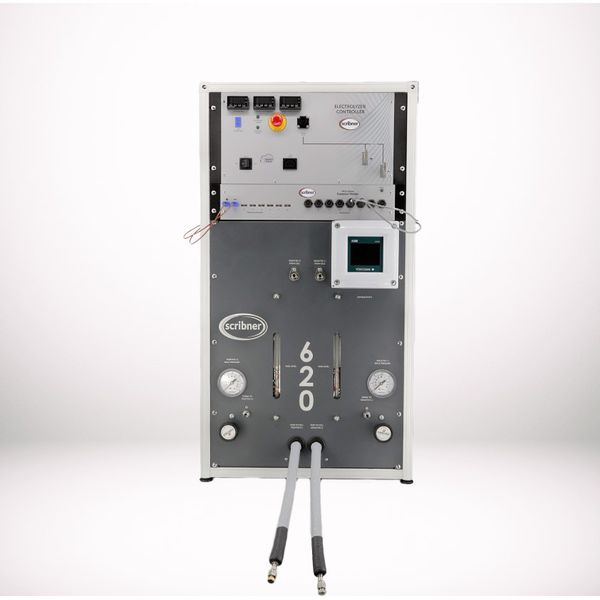

620 PEM/AEM ÁGUA (ETS)

O Sistema de Teste de Eletrólisador 620 (ETS) é um instrumento de bancada totalmente integrado, projetado para testes abrangentes de Membrana de Troca de Prótons (PEM), Membrana de Troca de Ânions (AEM) e eletrólise de água alcalina.

Este sistema de última geração fornece avaliação precisa e caracterização detalhada do desempenho de eletrólise PEM e AEM, operando com água deionizada (DI) ou soluções alcalinas (KOH), permitindo aplicações avançadas de pesquisa e desenvolvimento.

Nossos avanços de segunda geração expandem recursos automatizados para dar suporte aos seus testes de longo prazo.

RECURSOS AVANÇADOS

Desbloqueie recursos poderosos projetados para simplificar testes complexos. Do manuseio automatizado de fluidos a conexões de dados integradas, todos os recursos são desenvolvidos para eficiência, precisão e facilidade de uso:

• Fonte de alimentação integrada de 100 A com EIS e HFR — Combine perfeitamente espectroscopia de impedância eletroquímica (EIS) e resistência de alta frequência (HFR) para obter insights abrangentes.

• Medições de Meia Célula (R1/R2) no Modo de Alimentação — Obtenha dados precisos sem esforço. Nosso sistema simplifica as medições de meia célula.

• Controlador de Fluxo de Massa (MFC) de Canal Duplo — Diga adeus aos rotômetros manuais! Nosso MFC garante controle preciso do fluxo de gás, intervenções de segurança e testes pressurizados.

• Cabeamento celular otimizado — Redesenhamos o painel frontal para um arranjo de cabeamento mais simples e eficiente. Menos complicação, mais produtividade.

• Conexão USB única — Conecte sem esforço. Um cabo, múltiplas possibilidades.

• Nivelamento automatizado de tanques e balanceamento da concentração de KOH — A operação autônoma para experimentos com eletrólitos agora é uma realidade. Deixe que nosso sistema cuide dos detalhes.

• Sondas de condutividade de KOH — monitore os níveis de KOH dentro dos tanques de alimentação por meio de visores no painel frontal e colete dados em nosso software FlowCell.

• Tanques de Condensação Autodrenantes — Aumente a automação e reduza a manutenção. Chega de drenagem manual.

DESENVOLVIDO PELO SOFTWARE FLOWCELL-ETS®

Controle todos os aspectos da sua estação de teste com o FlowCell-ETS® da Scribner , uma plataforma de software robusta e desenvolvida especificamente para esse fim. O FlowCell-ETS® permite monitoramento em tempo real, registro de dados e execução de experimentos avançados, incluindo:

• Teste de tensão ou corrente constante

• Perfis de degraus/escadas

• Rotinas de varredura cíclica e linear

• Protocolos de teste personalizados adaptados para caracterização de PEM, AEM ou eletrólito alcalino

ESPECIFICAÇÕES

ELÉTRICA

• Fonte de alimentação Corrente máxima – 100A

• Faixa de tensão – 0-5.000 V DC

• Potência máxima – 500W

• Faixas de corrente do potenciostato – ±20 / 7 / 0,7 / 0,07A

• Resolução atual – 0,007% do alcance

• Limite de erro atual – ±1,0% da faixa

• Definir e ler tensão – >±5.000V

• Cell Voltage Sense Lead – Differential

• Sense Lead Input Resistance – 1.0GΩ

• Modes of Operation – Constant, Scan, Step-Stair; V and I

• Impedance Frequency Range – 1 mHz to 10 kHz

• Impedance Measurement Types – Sweep EIS and Single-Freq HFR Real-Time Measurement, Whole Cell and AuX

MANUSEIO DE CÉLULAS E ELETRÓLITOS

• Caminho de fluxo – Todos 316SS

• Tanques de alimentação líquida – 2x 1L, enchimento automático, mistura automática

• Concentração de alimentação líquida – Condutividade de KOH in situ

• Fluxo de alimentação líquida – 50-700 mL/min

• Temperatura de alimentação do líquido – Ambiente – 95ºC

• Filtração de Líquidos – Circuito de Reciclagem Desionizada em Linha

• Contrapressão – Dupla, 0-2 bar g (0 – 30 psig ), Manual

• Gás de purga – 2x 0,5 SLPM N2 MFC

• Separação de Água/Gás – 2 Condensadores Autodrenantes

• Medição de vazão mássica do produto – 1 SLPM H2 e O,5 SLPM O2

• Aquisição de dados adicionais – 6 de temperatura e 6 analógicos (0-5 V, 4-20 mA)

• Temperatura da célula – Ambiente – 125ºC

• Conexão de célula – 4 terminais (I+,I-,V+,V-) e auxiliar diferencial (REF)

FÍSICO

• Temperatura de operação – 5-35º C

• Fonte de alimentação – 100-120 ou 220-240 VAC 50/60 Hz

• Tamanho (excluindo conexões de tubulação) – 53 cm x 53 cm x 100 cm (21 x 21 x 39,5 pol.)

• Peso (vazio) – 65 kg (140 lbs)

SEGURANÇA

• Robusto – Decisões em nível de firmware incorporado

• Projeto à prova de falhas – Purga de N2 em condição de alarme

• Monitoramento Contínuo – Parada de Emergência, Tensão, Corrente, Temperatura, Gás, Contaminação e Sinais Externos

OPÇÕES INTERNAS

TANQUE DE ALIMENTAÇÃO REVESTIDO COM TEFLON™

Adiciona resistência extra à corrosão aos tanques de estoque de alimentação revestindo o aço inoxidável 316 com Teflon™ durável.

Reduz a contaminação por ferro da matéria-prima ao manter soluções de KOH por longos períodos de tempo em temperaturas elevadas.

SWAGELOCK® SC-11

Adiciona tubos e conexões limpos para serviço de oxigênio no lado do oxigênio do caminho de fluxo do produto.

Garanta a ausência de contaminantes orgânicos que possam atuar como combustíveis em ambientes ricos em oxigênio.

CAMINHO DE FLUXO ALCALINO

Reduz 96% da área de superfície ferrosa no caminho do fluxo de eletrólito do tanque de alimentação para o dispositivo de célula e de volta para o tanque de alimentação.

Substitui 316SS por tubos e conexões de Inconel e PTFE para maior resistência à corrosão e lixiviação limitada de ferro
