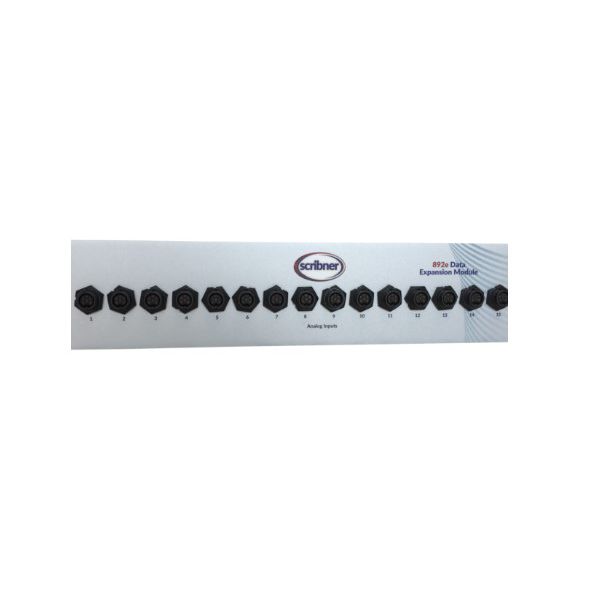

892 Sistema de Expansão de Aquisição de Dados

Marca: SCRIBNER
Ref.: SC010

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

O Subsistema de Expansão de Dados do Modelo 892 é um componente de hardware destinado a aumentar as capacidades de entrada dos sistemas de teste de células de combustível das séries 840, 850C/e e 890C/CL/e

Calcular Prazos e Preços Não sei meu CEP

Catálogo SCRIBNER

DETALHES DO PRODUTO

Sistema de Expansão de Aquisição de Dados 892. O Subsistema de Expansão de Dados do Modelo 892 é um componente de hardware destinado a aumentar as capacidades de entrada dos sistemas de teste de células de combustível das séries 840, 850C/e e 890C/CL/e. O Modelo 892 é configurado com dois módulos de aquisição de dados de oito canais instalados de fábrica, cada um configurado de fábrica para um dos vários tipos de entrada.

Nosso sistema de coleta de dados multicanal 892, com até 16 canais adicionais de medição de tensão e/ou temperatura, é ideal para sensores de pressão de entrada/saída, resfriamento ou temperaturas das stacks distribuídas. Este sistema adiciona dados de temperatura, tensão, corrente, pressão e outros à família Scribner de Sistemas de Teste de Células de Combustível Turn-Key.

Características
8 entradas de termopar
8 entradas de tensão ou corrente
Conector RS485 pass-through para facilitar a integração
Gabinete de montagem em rack 2U de 19”
Suportado diretamente pelo software FuelCell ® e FlowCell ®

Especificações:	Detalhes
Número de canais:	16 (diferencial)
Tipos de entrada:	8 Termopar + 8 mV, V ou mA
Faixas de tensão de entrada:	±150 mV, ±500 mV, ±1 V, ±5 V, ±10V
Faixa de corrente de entrada:	±20 mA (usando 125 Ω, resistor de 0,1%)
Proteção contra sobretensão de entrada:	±35 V
Voltagem, Resolução de Corrente:	0,01% da escala completa
Precisão de tensão:	±0,1% da escala completa
Precisão atual:	±0,1% da escala completa
Rejeição de ruído CA (50/60 Hz):	Modo comum: 120 VCA
Impedância de entrada (diferencial):	20 MΩ ou mais
	Diferença máxima de tensão em ±10 V para faixas de ±5 V e ±10 V, ±2,5 V para outras faixas
Grupo de 8 canais:
Precisão da temperatura:	±0,5 °C a 0 °C
Resolução de temperatura:	0,01 °C
Requisitos de energia:	100-240 V, 50/60 Hz, 0,3 A (seleção automática de voltagem)
Temperatura de operação:	0 - 40 °C
Dimensões físicas:	Montagem em rack 2U, 9 cm A x 48 cm L x 20 cm P (3,5 pol. A x 19 pol. L x 8 pol. P)
Tipos de termopar:	J (-210 a 760 °C)
	T (-270 a 400 °C)
	E (-270 a 1.000 °C)
	K (-270 a 1.372 °C)
	R (0 a 1.768 °C)
	S (0 a 1.768 °C)
	B (0 a 1.820 °C)
	C (0 a 2.320 °C)
