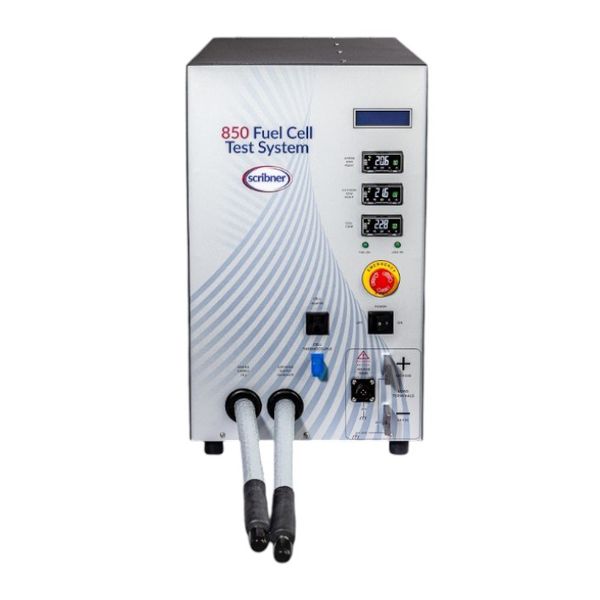

Sistema de teste de célula de combustível 850

Marca: SCRIBNER
Ref.: SC002

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

O Sistema de Teste de Células a Combustível Multi-Faixa modelo 850 é uma estação de teste completa para operação e medição de células a combustível PEM/AEM/DMFC.

Calcular Prazos e Preços Não sei meu CEP

Catálogo SCRIBNER

DETALHES DO PRODUTO

O Sistema de Teste de Células a Combustível Multi-Faixa modelo 850 é uma estação de teste completa para operação e medição de células a combustível PEM/AEM/DMFC. O 850 é ideal para pesquisas e programas em universidades para avaliação deperformance de células a combustível unitárias e stacks de células curto

O 850 combina um instrumento controlado por computador com hardware de manuseio de combustível em uma unidade de bancada integrada. O 850 utiliza o comprovado 890 como base para o projeto de carga eletrônica. O poderoso pacote de software FuelCell® está incluído para controlar a operação da estação

Características

Várias opções de carga eletrônica de faixa de corrente: 5/25/50 A, 10/50/100 A ou NOVO 12/62/125 A 100 W, 20 V
Adequado para células PEM de até 50 cm 2 .
Software FuelCell ® para operação e experimentação de células controladas por computador de fácil utilização
Umidificadores de aço inoxidável 316L de alto desempenho com temperatura controlada e linhas de transferência de gás aquecidas
Controle computacional das taxas de fluxo de massa do ânodo e do cátodo
Controle automático de gás de purga N 2 para célula
Detecção de perda de pressão para gases reagentes e de purga
Modos de controle de corrente, tensão ou potência
Medição contínua em tempo real da resistência da célula e da tensão com compensação iR por interrupção de corrente
Tensão de célula inteira mais duas entradas de referência de alta impedância para dados de meia célula
Terminais principais da célula e entradas sensoriais tolerantes a uma célula não isolada
Conexão USB direta
Enchimento automático de água para umidificadores
Os recursos de segurança incluem detecção de condições de alarme e desligamento automático de hardware para operação segura e confiável

Opcionais à estação

Produto	Descrição
Punhos aquecidos	Para encaixe de interconexão de fixação de célula
Válvulas de desvio do umidificador	Válvulas de bypass automatizadas
Potenciostato / Galvanostato 885 P/GSTAT	Potenciostato/galvanostato de célula de combustível
881 Analisador de Resistência de Frequência (FRA)	FRA para medição de resistência de alta frequência (HFR) e impedância eletroquímica (EIS) de 1 mHz a 10 kHz
850 BP Contrapressão	Módulo de contrapressão padrão
BP automático	Módulo de contrapressão automática
Módulos MultiGas Manuais e Automáticos	Seletor de gás reagente múltiplo
Mistura de gases reformados
Bomba	Bomba para células de combustível de reagente líquido (+DM)
892 Sistema de Expansão de Aquisição de Dados	8 entradas de tensão e 8 de temperatura adicionais
Dispositivo de Fixação de Célula de Dupla Área	Dispositivo de teste para PEM
Dispositivo de fixação de célula gás-líquido	Dispositivo de teste para células DMFC/Formato
Tanque de água DI	Solução simples para fornecimento pressurizado para fonte de água DI/RO existente.
	Opção de drenagem/enchimento do umidificador automático interno para redução rápida do ponto de orvalho

Especificações:	Detalhes
Carga Eletrônica:
Corrente de carga máxima	5/25/50 A, 10/50/100 A ou NOVO 12/62/125 A (dependendo da configuração)
Potência máxima de carga	100 W
Resistência de carga mínima:	< 2 mΩ (100 mV @ 50 A nos terminais de carga)
Resolução de corrente	1 mA para 5/25/50 A; 10 mA para 10/50/100 A
Precisão de corrente	0,3% da corrente de escala completa da faixa selecionada
Medição de tensão e aquisição de dados:
Tensão máxima da célula inteira	20 V
Tensão máx. do eletrodo de referência:	9.999 V
Resolução de Tensão	1 mV
Precisão de tensão	±3 mV ±0,3% da leitura
Taxa de atualização de dados de tensão e corrente	100 Hz
Resistência de entrada de detecção de célula inteira	> 35 kΩ
Resistência de entrada do eletrodo de referência	> 10 9 Ω
Analisador de Impedância (Opcional 881):
Tipo de analisador de impedância interna	Um seno, um gerador e dois canais de medição de ganho/fase
Faixa de frequência do analisador interno	1 mHz a 10 kHz
Canais de Medição	Três: célula inteira mais duas meias células vs. eletrodo de referência
Sistema de controle de gás reagente	Toda a construção de umidificadores, caminho de fluxo, válvulas e controladores de fluxo de massa em aço inoxidável 316, com conexões Swagelok ® e linhas de fornecimento de reagente aquecido
Controle de fluxo de massa	Ânodo para 2 SLPM, cátodo para 5 SLPM Controladores de fluxo de massa controlados por software Válvulas de purga automáticas de N 2 no ânodo e no cátodo
Alarmes	Pressões de fornecimento de gás (3), Níveis de água do umidificador (2), Externo (1), Saída de alarme do sistema (1)
Controle de contrapressão	Manual ou automático, 0 - 2 bar (0 - 30 PSIG), requer acessório opcional 850BP ou Auto BP
Controladores de temperatura	Três: célula, umidificador de ânodo, umidificador de cátodo
Definir e relatar precisão	±0,25% do intervalo, ±1 dígito menos significativo
Tipo de sensor	Termopar, Tipo T para célula (Tipo K opcional para alta temperatura)
Umidificadores	Aquecedores passivos de 316L, tipo aspersor duplo, 360 W por garrafa
Faixa de temperatura	Ambiente até 99 °C; Opcional: 120 °C
Ambiente:
Temperatura de operação	5 a 35 °C
Fonte de energia	120 V, 50-60 Hz, 10 A (modelo de exportação 220-240 V, 50-60 Hz, 5 A)
Tipo de gabinete	Gabinete de bancada simples
Tamanho e peso	18” A x 11” L x 19” P (+ 11” para linhas de gás aquecidas); 50 lb .46 cm x 28 cm x 48 cm (+ 28 cm); 23 kg
Recursos de segurança	Desligamento automático e purga de N2 em caso de subtensão, sobrecorrente, superaquecimento, perda de reagente ou pressão do gás de purga, nível baixo de água, falha de comunicação ou alarme externo Interruptor de parada de emergência para desligamento manual do operador
