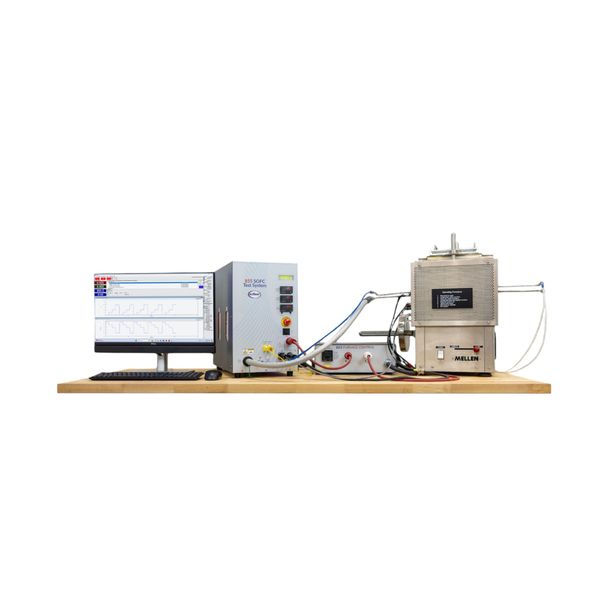

Sistema de teste 855 SOFC e SOEC

Marca: SCRIBNER
Ref.: SC001

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

O Sistema de Teste de Célula de Combustível de Óxido Sólido (SOFC) e Célula de Eletrólise de Óxido Sólido (SOEC) 855 da Scribner foi projetado para atender às suas necessidades de teste.

Calcular Prazos e Preços Não sei meu CEP

Catálogo SCRIBNER

DETALHES DO PRODUTO

O Sistema de Teste de Célula de Combustível de Óxido Sólido (SOFC) e Célula de Eletrólise de Óxido Sólido (SOEC) 855 da Scribner foi projetado para atender às suas necessidades de teste. Capaz de aplicações de zero volt para faixas de medição mais baixas, bem como medições automatizadas e sem intervenção humana entre os modos SOFC e SOEC via software FuelCell® . O 855 é conhecido por seu alto desempenho

Software FuelCell® e Manual de Métodos Experimentais incluídos. Espectroscopia de Impedância e HFR opcionais.

Características
Adequado para células tipo botão e células planares
Carga eletrônica multi-faixa 5/25/50 A, 100 W, 20 V
Software FuelCell ® para operação e experimentação de células controladas por computador de fácil utilização
Umidificador de ânodo de aço inoxidável com válvula de desvio e enchimento automático de água
Fonte de alimentação programável para operação em modo SOEC – 100 A / 5 V
O modo de fornecimento de energia inclui o controle de tensão e corrente de maneira constante, em modo varredura ou degrau-escada (step-stair)
Até cinco controladores de fluxo de massa disponíveis
Inclui hardware de controle de forno com proteção redundante contra superaquecimento
Taxa de fluxo de reagente constante ou controlada estequiometricamente
Capacidade de Zero Volt
Modo de controle de corrente, tensão ou potência
Medição contínua em tempo real da resistência da célula e da tensão com compensação de queda ôhmica -iR por interrupção de corrente
Tensão de célula inteira mais duas entradas de referência de alta impedância para dados de meia célula
Terminais principais da célula e entradas sensoriais tolerantes a células não isoladas
Os recursos de segurança incluem detecção de condições de alarme e desligamento automático de hardware para operação segura e confiável

Itens Opcionais

Produtos Descrição

881 FRA	FRA integrado para medição de resistência de alta frequência (HFR) e espectroscopia de impedância eletroquímica (EIS) de 1 mHz a 10 kHz
Módulos MultiGas Manuais e Automáticos	Seletor de gás reagente múltiplo
Reformar Simulação
Tanque de água DI	Solução simples para fornecimento pressurizado para fonte de água DI/RO existente
Dispositivo de teste e forno de célula tipo botão e SOFC planar	Luminárias SOFC com forno projetado sob medida e controle redundante de superaquecimento para maior segurança

Especificação:	Detalhes
Carga Eletrônica:
Corrente de carga máxima:	5/25/50 A
Potência máxima de carga:	100 W
Resistência de carga mínima:	< 2 mΩ (100 mV @ 50 A nos terminais de carga)
Resolução de corrente	1 mA para 5/25/50 A
Precisão de corrente	0,3% da classificação de corrente de escala completa
Medição de tensão e aquisição de dados:
Tensão máxima da célula inteira:	20 V
Tensão máxima do eletrodo de referência:	9.999 V
Resistência de entrada do cabo de detecção:	> 35 kΩ
Resolução de tensão:	Eu mV
Precisão de tensão:	±3 mV ±0,3% da leitura
Taxa de atualização de dados de tensão e corrente:	100 Hz
Sistema de controle de gás reagente:
	Toda a construção em aço inoxidável 316 dos umidificadores, caminho de fluxo, válvulas e controladores de fluxo de massa, com conexões Swagelok ®
Controle de fluxo de massa:	Até 5 SLM H 2 (ânodo) e 10 SLM Air (cátodo). *Controladores de fluxo de massa controlados por software. Válvulas de purga automáticas de N 2 no ânodo e no cátodo.
Entradas de alarme:	Pressões de fornecimento de gás (3), nível de água do umidificador (1), superaquecimento do forno (1) e externo (1)
Controladores de temperatura:
Quantidade:	(3) Forno, umidificador de ânodo, temperatura da célula
Definir e relatar precisão:	±0,25% do intervalo, ±1 dígito menos significativo
Tipo de sensor:	Termopar, tipo K (R/S também disponível)
Controlador de Limite de Temperatura:	(1) Superaquecimento do forno
Umidificador:	Somente ânodo, tipo aspersor, aquecedores passivados simples de 316 L W por garrafa
Faixa de temperatura:	Ambiente até 99 ° C
	Umidificador automático Bypass
Ambiente:
Temperatura de operação:	0 - 40 °C
Fonte de energia:	120 V, 50/60 Hz, 900 W
Tipo de gabinete:	Gabinete de bancada simples
Tamanho e peso:	18” A x 11” L x 19” P, 50 lb
	46 cm x 28 cm x 48 cm, 23 kg
Recursos de segurança:	Desligamento automático e N2 , purga com subtensão, sobrecorrente, superaquecimento, perda de reagente ou pressão do gás de purga, limite de superaquecimento do forno, falha de comunicação ou alarme externo. Interruptor de parada de emergência manual incluído para desligamento manual pelo operador.
